Электростатические фильтры серии «ФВУ»
Установки серии «ФВУ» предназначены для удаления и очистки воздуха от сварочного аэрозоля, газов и мелкодисперсных аэрозолях, выделяющихся при различных технологических процессах. В установках использован принцип осаждения аэрозолей на электростатическом фильтре, что позволяет достигать высокой степени очистки воздуха и возвращать его в рабочее помещение.
 |
| Рис.1 |
Принцип работы
Технические характеристики установок серии «А»В установках использована трехступенчатая система очистки загрязненного воздуха.
Загрязненный воздух, пройдя через систему фильтров:
- ступень фильтра грубой очистки
- ступень электростатического фильтра
- ступень химического фильтра. Химический фильтр производит очистку воздуха от газов CO, NOX, HF, О3
Конструкция установок серии «ФВУ»
 |

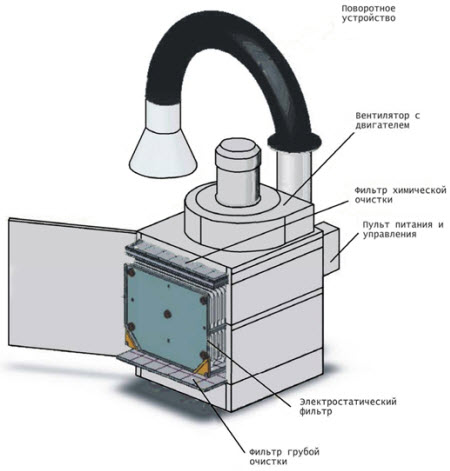

| Рис.2 ФВУ-1200 Конструктивная схема |
Конструктивно (Рис.2) установки состоят из воздуховода, закрепленного на поворотном узле, вентилятора, фильтра грубой очистки, электростатического фильтра, выполненных в едином корпусе. Воздуховод закреплен на шарнирно-поворотном механизме и вращается вокруг своей оси на 360°, что позволяет зафиксировать воздухозаборную воронку в любом пространственном положении обслуживаемой зоны. Радиус действия поворотного устройства 2,5 м.
В установках использована трехступенчатая система очистки загрязненного воздуха.
Установки оборудованы автоматической системой контроля запыленности электростата с подачей светового сигнала.
Отличительной особенностью конструкции установок серии «ФВУ» является возможность очистки электростатического фильтра «в сухую».
Установка ФВУ-1200 является передвижной установкой и предназначена для обслуживания нестационарных источников пылевыделения. Установка выпускается в двух исполнениях:
1. Передвижной вариант на колесах
2. Настенный вариант для размещения на стене или около поворотной консоли
Установка серии ФВА-3500 является стационарной установкой и предназначена для обслуживания 3-4 постов. В комплект поставки не входят воздуховоды. Для организации эффективного удаления сварочных газов необходимо проводить расчет аспирационной системы.
Варианты исполнения и технические характеристики
| Модель | ФВУ-1200 | ФВУ-2400 | ФВА-3500 |
| Производительность, м³/час | 1200 | 2400 | 3500 |
| Степень очистки газообразной фазы сварочного аэрозоля, не менее | 90 | 90 | 85 |
| Степень очистки твёрдой фазы сварочного аэрозоля, % | 97 | 97 | 95 |
| Уровень шума, дБ | 75 | 75 | 80 |
| Количество обслуживаемых постов, шт | 1 | 2 | 4 |
| Габаритные размеры, мм | 590х860х1500 | 1280х890х1290 | 600х1250х2000 |
| Масса, кг | 160 | 240 | 270 |
| Мощность, кВт | 2,2 | 2,2 | 4 |
Комплектация установок
| Модель | ФВУ-1200 | ФВУ-2400 | ФВА-3500 |
| Электростатический фильтр, шт. | 1 | 2 | 4 |
| Фильтр грубой очистки, шт. | 2 | ||
| Химический фильтр, шт. | |||
| Поворотное устройство, шт. | - | ||
| Вентилятор, шт. | 1 | 1 |
Если у Вас возникли трудности в подборе установки по очистке воздуха, вопросы по аспирации и вентиляции Вашего производства, обращайтесь за консультациями к нашим специалистам.
