Индивидуальные стружкоотсосы серии "УВП-ИН"
Установки серии "ИН" предназначены для удаления и очистки воздуха от стружки и опилок и сбора отходов в мешках-накопителях. Стружкоотсосы предназначены для использования на небольших предприятия с малым количеством образующихся отходов. Степень очистки воздуха установками серии "ИН" составляет 99,9%. Установки используются для удаления загрязненного воздуха от отдельных станков или групп станков и имеют производительность до 7 000 м3/час по воздуху. Ввиду особенности конструкции расстояние от станка до стружкоотсоса, как правило, не должно превышать 2 м.
Установка состоит из корпуса со встроенным пылевым вентилятором, к корпусу с помощью легкосъемных хомутов крепятся фильтры и накопители отходов.
Варианты исполнения
- для очистки воздуха от древесных опилок, стружки, опилок ДСП, пластмасс и т.д.
- для очистки воздуха от опилок, пыли, образующейся в результате обработки на фрезерных станках МДФ и подобных материалов с увеличенной площадью фильтрования. При использовании установок серии "ИН" для очистки воздуха от стружки, опилок, пыли, образующихся в результате обработки МДФ, ДСП, ДВП и других материалов, в которых доля лёгкой мелкой фракции в составе отходов относительно высока, рекомендуется использовать фильтры с увеличенной площадью фильтрования Увеличение площади необходимо для снижения газово-пылевой нагрузки на фильтрующий материал. Это препятствует глубокому проникновению частиц пыли внутрь материала и увеличивает срок службы фильтра Установки предназначены для эксплуатации внутри помещения.
Примеры условных обозначений
- Установка типа УВП-1200 с двумя колёсными опорами обозначается как УВП-1200
Та же установка на подставке с четырьмя колёсными опорами обозначается как УВП-1200К - Установка типа УВП-5000 с фильтрующим элементом длиной 2,0 м из антистатического материала, с нижним расположением электродвигателя, вентилятором с повышенной защитой от искрообразования (корпус и рабочее колесо вентилятора из углеродистой стали, вставка из латуни во входном коллекторе, двигатель во взрывобезопасном исполнении) обозначается как УВП-5000-Ф2;Н;И1
- Обработка стекла, стеклопластиков, керамики
- Производство строительных материалов
- Изготовление печатных плат
- Химическая промышленность
Таблица характеристик установок УВП-ИН
| Характеристики | УВП-1200 | УВП-2000 | УВП-2000-У | УВП-3000 | УВП-5000 | УВП-7000 |
| Производительность, мЗ/час | 1200 | 2000 | 2000 | 3000 | 5000 | 7000 |
| Скорость возд. потока на входе не менее м/с | 24 | 28 | 28 | 26 | 26 | 28 |
| Создаваемое разряжение, Па | 1200 | 1500 | 1500 | 1500 | 1800 | 1900 |
| Степень очистки воздуха, % | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Кол-во и диаметр воздуховодов, шт./мм | 1 / 120 | 1 / 160 | 80, 120, 160 | 2 / 160 | 3 / 160 | 4 / 160 |
| Кол-во и объем накопителей, шт./мЗ | 1 / 0,1 | 1 / 0,2 | 1 / 0,2 | 2 / 0,4 | 3 / 0,6 | 4 / 0,8 |
| Габаритные размеры установки, длина, ширина, высота, мм | 850х550х1875 | 1070х650х2350 | 1230х725х2350 | 1600х650х2360 | 2450х1050х2500 | З090х1050х2540 |
| Вес не более, кг | 45 | 51 | 75 | 78 | 170 | 195 |
| Мощность эл/двигателя, кВт | 1,1 | 2,2 | 2,2 | 2,2 | 5,5 | 5,5 |

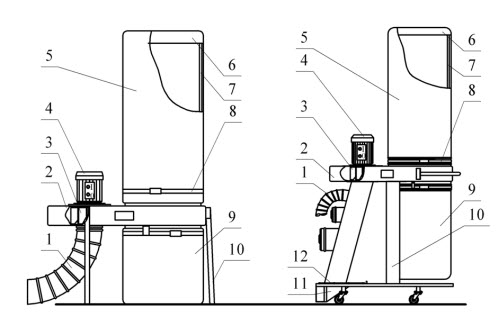

Установки серии "ИН" (УВП-1200, УВП-2000)
 |
|
|
| Рис.1 Модели УВП-1200С, УВП-2000С | Рис.2 Модель УВП-2000У | |

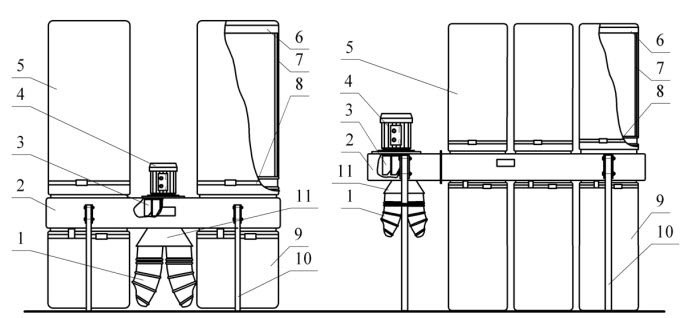

Установки серии "ИН" (УВП-3000, УВП-5000)
 |
|
|
| Рис.3 Модель УВП-3000C | Рис.4 Модель УВП-5000 | |

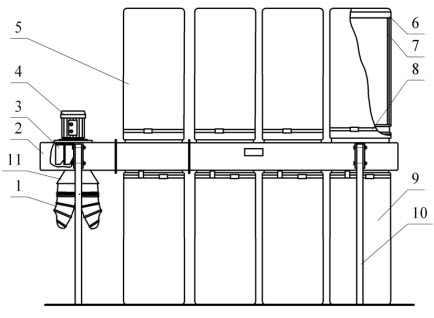

Установки серии "ИН" (УВП-7000)
 |
|
| Рис.5 |
Если у Вас возникли трудности в подборе установки по очистке воздуха, вопросы по аспирации и вентиляции Вашего производства, обращайтесь за консультациями к нашим специалистам.
